Edelstahl
WBD-Halter VA
Gruppe: 1730
Einsatz
Durch Verschrauben des WBD-Halters mit einer Montageschiene entstehen Konsolen für Wand-, Boden und Deckenmontage oder Ständer für Rahmenkonstruktionen aus Sikla Montageschienen.
Montage
Im Normalfall erfolgt die Befestigung mit 2 gegenüberliegenden Ankern in Richtung des Kraftflusses. Nur im Ausnahmefall (hohe Ständer im Rahmenbau) sollten 4 Anker gesetzt werden. Anzugsmoment 40 Nm. Passend für Edelstahl-Montageschienen mit 41 mm Breite bis Profilhöhe ≤ 62 mm.
Technische Daten
| Typ | passend für Montageschiene | A [mm] | s [mm] | B [mm] | b [mm] | h [mm] | C [mm] |
|---|---|---|---|---|---|---|---|
| 41/41-62 | 41/41 bis 41/62 | 135 | 6 | 100 | 25 | 11 | 125 |
Die maximal zulässige Belastung bei Deckenmontage in vertikaler Richtung mit mindestens einer durchgesteckten Schraube (8.8) beträgt 7,0 kN.
| Material: | Edelstahl A4 |

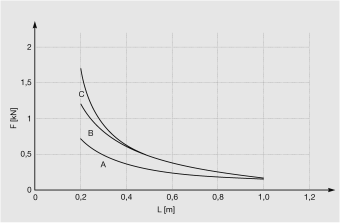

Nutzlast bei Wandmontage mit Schiene 41/41 und bei Verwendung von 2 Ankern der angegebenen Lastklasse:
| Restriktionen σzul ≤ 160 N/mm2 fzul ≤ L/100 für L > 300 mm fzul ≤ 3 mm für L = 200 ... 300 mm | Ankerlasten A = 1,5 kN B = 2,5 kN C = 3,5 kN |  |
| Typ | G [kg] |
Verp. [Stück] |
Artikel- Nr. |
|---|---|---|---|
| 41/41-62 | 1,12 | 5 | 193631 |
