Einsatz

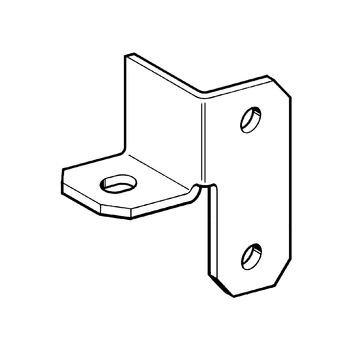

Eckwinkel zur Montage von Traversen; passend für Montageschienen mit 41 mm Breite: 41/21 ... 41/62 (auch für Doppelschienen geeignet)

• Ermöglicht wird der Einbau einer Traverse insbesondere dann, wenn die Schienenschlitze der Stützen nicht in Richtung Traverse zeigen.
• Baugleiche Winkel für die rechte und linke Seite einer Traverse; somit einfache Lagerhaltung und keine Verwechslungsgefahr.

Lieferumfang

Ohne Schrauben und ohne Muttern.

Montage

Der Einsatz wird jeweils paarweise für Traversen empfohlen. Günstig ist die Vormontage von je 3 Sechskantschrauben M10 x 20 mit CC-Gewindeplatte M10; so kann der Eckwinkel nach dem Einsetzen in die Schienen sofort festgezogen werden.

Hinweis:

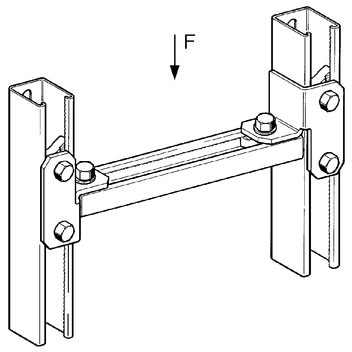

Sägelänge Traverse 10 mm kürzer als tatsächlicher Abstand, da die Traverse auf einer Seite nicht an der Stütze, sondern am Winkel anliegt (siehe untere Abbildung).

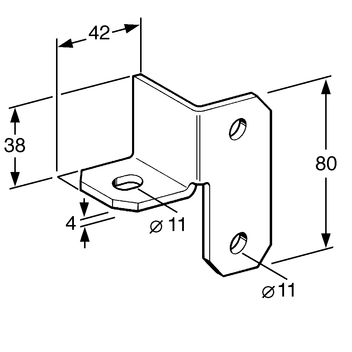

Technische Daten
