Montagesystem siMetrix 46

Sockelhalter SHB SQF 46

Einsatz

Komplettlösung aus synthetischem Kautschuk für Flach- bzw. Foliendächer und Versorgungszentralen mit beschichtetem Bodenaufbau im Keller. Zur Aufständerung von Aggregaten, Rohrleitungen, Lüftungskanälen oder Laufwegen in Kombination mit dem Montagesystem siMetrix 46.

Montage

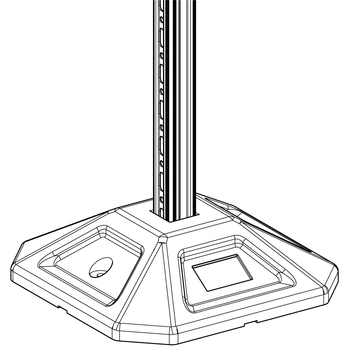

Das Montageprofil PRO 46 in die Aufnahme des Sockelhalters einschieben.

Technische Daten

Typ
max. zul. Last
auf Druck FN [kN]
Höhe
[mm]
Einstecktiefe
[mm]
SQF 350 16 100 60
SQF 500 16 130 90

Tests zur Ermittlung der Reibungswerte sind kundenseitig durchzuführen. Abhängig von der verwendeten Dachfolie wird der Einsatz einer zusätzlichen Trennschicht (z. B. alukaschierter Vlies) empfohlen. Des Weiteren ist die Statik von einer qualifizierten Fachkraft zu prüfen.

Material:
SBR (Styrol-Butadien-Kautschuk)

TypPlatten-
abmessung [mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
SHB SQF 46 - 350350 x 3505,001 803651
SHB SQF 46 - 500500 x 50013,501 803652
