Baugruppen

Baugruppe BG47 MS41-M10

Einsatz

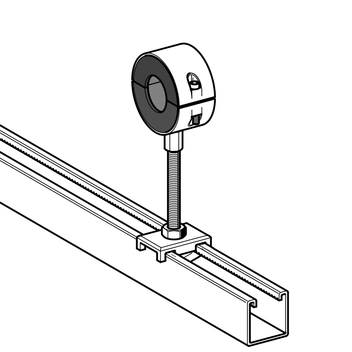

Eine Baugruppe zur festen Rohranbindung mit der gedämmten Kälteschelle KSH für Kälte- und Kaltwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Sikla Schienensystem 41 abgestimmt. Eine Höhenanpassung erfolgt über die Gewindestange M10.

Lieferumfang

Die Komponenten werden sortenrein summiert und getrennt nach Einzelkomponenten geliefert. Die Gewindestange wird als Meterware (1 m) geliefert und ist vor Ort individuell abzulängen.

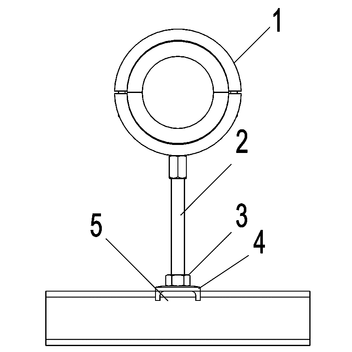

Stückliste:
Pos. 1 Kälteschelle KSH
Pos. 2 Gewindestab GST M10x1000
Pos. 3 Sechskantmutter NT M10
Pos. 4 Halteklaue HK 41/10
Pos. 5 Gewindeplatte NT HZ41-M10

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

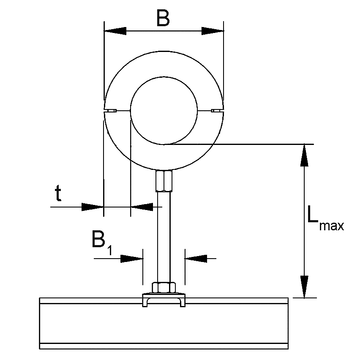

Technische Daten

Lmax,vertikal = 150 mm
Lmax,horizontal = nicht empfohlen

Material:
Verbindungsteile:
Stahl, HCP
Schrauben und Muttern:
Stahl, HCP
Rohrschelle:
Stahl, galvanisch verzinkt
PUR-Schaum (250 kg/m3 , B2), λ = 0,042
W/mK (0°C), umlaufende Dampfdiffusionssperre
Isolierscheibe:
geschlossenzelliger Zellkautschuk, B1
Schalldämmeinlage:
geschlossenzelliger PE-Schaum, B1
Einsatzbereich:
-40°C bis +105°C
TypNennweiten
[DN]
B1
[mm]
B
[mm]
t
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
KSH 21153555130,281 113898
KSH 27203563140,291 113899
KSH 33253570140,301 113900
KSH 42323584150,331 113901
KSH 48403584150,331 113902
KSH 60503596150,351 113903
