Gelenk GE F 100
Einsatz

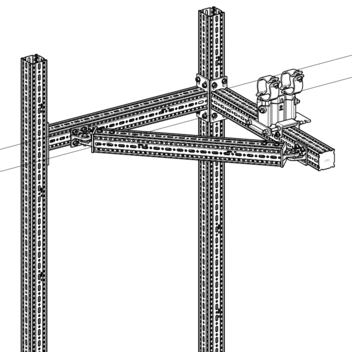

Zur Abstützung von einarmigen Auskragungen in Verbindung mit dem Trägersystem siFramo 100 sowie zur Versteifung von Rahmenkonstruktionen.
Der Winkel α ist zwischen 25° und 155° stufenlos variierbar.
Montage
Die Befestigung der Gelenke an das Trägerprofil TP F 100 erfolgt über 4 Formlockschrauben FLS F an der Grundplatte. Das auf dem Achtkant aufgesteckte Trägerprofil TP F 80 oder TP F 100 (je nach Gelenktyp) wird ebenso mit 4 Formlockschrauben befestigt, so dass insgesamt 8 Formlockschrauben benötigt werden. Die Sägelänge des Stützprofils kann unter Verwendung der unten aufgeführten Tabelle ermittelt werden.
Nach erfolgter Montage im gewünschten Winkel muss die Schraubengarnitur im Gelenk mit 40 Nm angezogen werden.
Technische Daten
| Typ | Höhe H [mm] | Länge L [mm] | Breite B [mm] | Winkel α | Maße der Grundplatte [mm] |
|---|---|---|---|---|---|
| GE F 100 - 80 | 140 | 100 | 100 | 25° - 155° | - |
| GE F 100 - 80 q | 140 | 100 | 80 | 25° - 155° | 210 x 100 x 8 |
| GE F 100 - 100 | 180 | 100 | 100 | 25° - 155° | - |
| GE F 100 - 100 q | 180 | 100 | 100 | 25° - 155° | 210 x 100 x 8 |
Sägelänge c des Stützprofils zwischen zwei Gelenken:
| b [mm] 1000 | b [mm] 1500 | b [mm] 2000 | b [mm] 2500 | ||
| α | a [mm] | c [mm] | c [mm] | c [mm] | c [mm] |
| 25° | 2095 | 2155 | 3340 | 4525 | 5710 |
| 30° | 1701 | 1810 | 2810 | 3810 | 4810 |
| 35° | 1410 | 1565 | 2435 | 3305 | 4180 |
| 40° | 1184 | 1380 | 2160 | 2940 | 3720 |
| 45° | 1000 | 1245 | 1955 | 2660 | 3370 |
| 50° | 846 | 1145 | 1800 | 2450 | 3100 |
| 55° | 713 | 1060 | 1670 | 2285 | 2895 |
| 60° | 596 | 1000 | 1580 | 2155 | 2730 |
| 65° | 489 | 950 | 1500 | 2055 | 2605 |
| a = | Vertikale Länge von Gelenkmittelachse bis Profilunterseite am Anschluss |
| b = | Horizontale Länge der Auskragung von Anschluss bis Gelenkmittelachse |
| c = | Sägelänge des Stützprofils zwischen zwei Gelenken |
| α = | Winkel der durch die Gelenkanbindung an der vertikalen Abstützung aufgespannt wird |
| Material: | Stahl, HCP |
