Baugruppe BG13 MS41-1/2"

Einsatz

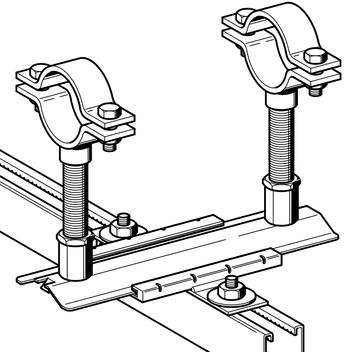

Eine Baugruppe zum Einsatz als Führungslager mit der schweren Rohrschelle Stabil I-1/2". Die Baugruppe ist auf den Einsatz mit dem Sikla Schienensystem 41 abgestimmt. Eine Höhenanpassung erfolgt über das Gewinderohr 1/2".

Lieferumfang

Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

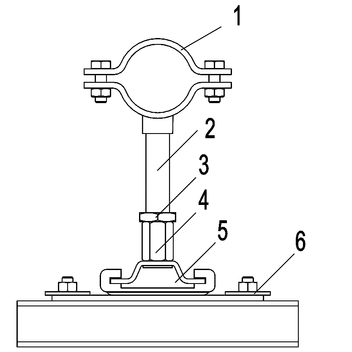

Stückliste:
Pos. 1 Rohrschelle Stabil I-1/2"
Montagekit MKit FR MS 41 S 1/2" bestehend aus:
Pos. 2 Gewinderohr GR 1/2" x 200
Pos. 3 Gegenmutter NT G 1/2"
Pos. 4 Adapter AD IG/IG 1/2"/1/2"
Pos. 5 Gleitsatz GS H3G-PL / GS H3G2-PL
Pos. 6 Hakenkopfschraube TBO HZ 41 M10 x 20

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

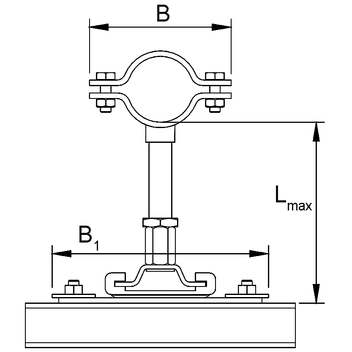

Technische Daten

Lmax, vertikal = 200 mm
Lmax, horizontal = nicht empfohlen

Material:
Rohrschelle und Verbindungsteile:
Stahl, HCP
Schrauben und Muttern:
Stahl, HCP
Gleitsatz und Hakenkopfschraube:
Stahl, galvanisch verzinkt
TypSpannbereich
[mm]
B1
[mm]
B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
DN 1516 - 22190852,171 110191
DN 2023 - 27190922,181 110192
DN 2530 - 341901002,211 110193
DN 3239 - 441901122,291 110194
DN 4044 - 491901172,271 110195
DN 5057 - 611901392,491 110196
DN 6573 - 771901563,971 110197
DN 8085 - 891901684,091 110198
DN 100109 - 1161901944,671 110199
