Einsatz

Eine Baugruppe zum Einsatz als Kreuzgleiter mit der leichten Rohrschelle Stabil D-3G. Die Baugruppe ist auf den Einsatz mit dem Sikla Schienensystem 41 abgestimmt. Eine Höhenanpassung erfolgt über den Gewindestab M10.

Lieferumfang

Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

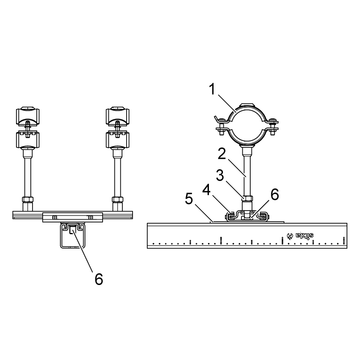

Stückliste:
Pos. 1 Rohrschelle Stabil D-3G HCP m.E.
Montagekit MKit MS41 1/2"-M10 bestehend aus:
Pos. 2 Gewindestift GST M10 x 150
Pos. 3 Sechskantmutter NT M10
Pos. 4 Gleitsatz GS 2G2
Pos. 5 Gleitstück GS 41-M10
Pos. 6 Sechskantschraube SKT M10/20

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

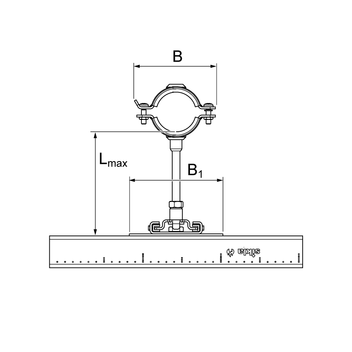

Technische Daten

L_max,vertikal = 150 mm
L_{max,horizontal} = nicht empfohlen
