Baugruppe BG92 F80/100-M10
Einsatz
Eine Baugruppe zum Einsatz als Kreuzgleiter mit der gedämmten Kälteschelle RB für Kälte- und Kaltwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Trägerprofil TP F 80 oder TP F 100 abgestimmt. Eine Höhenanpassung erfolgt über den Gewindestab M10.
Lieferumfang
Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.
Stückliste:
Pos. 1 Kälteschelle RB 175 EX
Montagekit MKit KG F80/100 M10 bestehend aus:
Pos. 2 Gewindestift GST M10 x 150
Pos. 3 Sechskantmutter NT M10
Pos. 4 Gleitsatz GS 2G2
Pos. 5 Gleitstück GS 41
Pos. 6 Sechskantschraube SKT M10/20
Pos. 7 Montageschiene MS 41/41/2,5 x 300
Pos. 8 Formlockschraube FLS F
Montage
Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.
Technische Daten

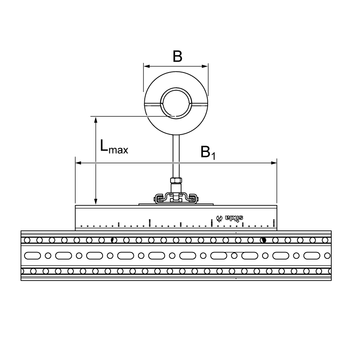

Lmax,vertikal = 150 mm
Lmax,horizontal = nicht empfohlen
| Material: | |
| Verbindungsteile: | Stahl, galvanisch verzinkt |
| Schrauben und Muttern: | Stahl, galvanisch verzinkt |
| Dämmkörper: | PUR-Schaum (250 kg/m3 , B2) |
| Wärmeleitfähigkeit: | λ = 0,045 W/mK (0°C) |
| Diffusionswiderstand: | µ = 1200 |
| Einsatzbereich: | -50°C bis +105°C |
