Baugruppe BG96 MS41-M10

Einsatz

Eine Baugruppe zum Einsatz als Führungslager mit der gedämmten Rohrschelle KF 175 CoolHot für Kälte-, Kaltwasser- und Heißwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Schienensystem 41 abgestimmt. Eine Höhenanpassung erfolgt über das Gewindestab M10.

Lieferumfang

Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

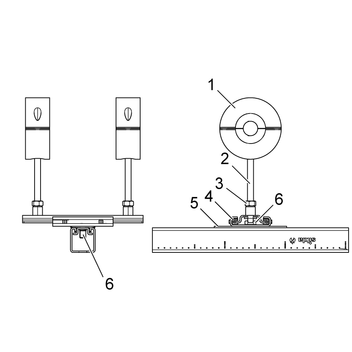

Stückliste:
Pos. 1 Kälteschelle KF 175 CoolHot
Montagekit MKit KG MS41 M10 bestehend aus:
Pos. 2 Gewindestift GST M10 x 150
Pos. 3 Sechskantmutter NT M10
Pos. 4 Gleitsatz GS 2G2
Pos. 5 Gleitstück GS 41
Pos. 6 Sechskantschraube SKT M10/20

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

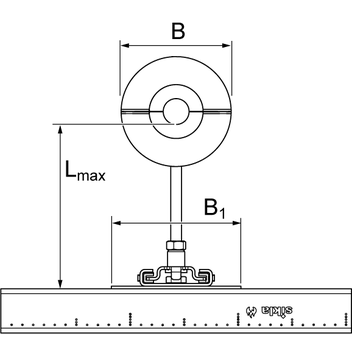

Technische Daten

Lmax,vertikal = 150 mm
Lmax,horizontal = nicht empfohlen

Material:
Verbindungsteile:
Stahl, galvanisch verzinkt
Schrauben und Muttern:
Stahl, galvanisch verzinkt
Dämmkörper:
PUR-Schaum (250 kg/m3 , B2),
Wärmeleitfähigkeit:
λ = 0,045 W/mK (0°C)
Diffusionswiderstand:
µ > 1000 (EN 12086)
Einsatzbereich:
-50°C bis +180°C
TypB1
[mm]
B
[mm]
t
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
12/401208737,51,101 414056
16/401208735,51,101 414057
17/401209538,91,101 414059
18/401209538,51,101 414060
21/401209536,91,101 414061
22/4012010340,51,101 414062
25/4012010640,51,101 414063
27/4012010338,01,101 414064
28/4012010337,51,101 414065
29/4012010337,01,101 414066
34/4012012344,51,101 414068
35/4012011741,01,101 414069
38/4012011739,51,101 414070
41/4012011738,01,101 414071
42/4012011737,31,301 414072
48/4012013643,91,301 414073
50/4012013643,01,301 414074
51/4012012637,51,301 414075
54/4012013641,01,301 414077
57/4012013639,51,301 414078
60/4012013637,91,301 414079
