Baugruppe BG97 MS41-1/2"

Einsatz

Eine Baugruppe zum Einsatz als Kreuzgleiter mit der gedämmten Rohrschelle KF 175 CoolHot für Kälte-, Kaltwasser- und Heißwasseranlagen. Die Baugruppe ist auf den Einsatz mit dem Sikla Schienensystem 41 abgestimmt. Eine Höhenanpassung erfolgt über das Gewinderohr 1/2".

Lieferumfang

Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

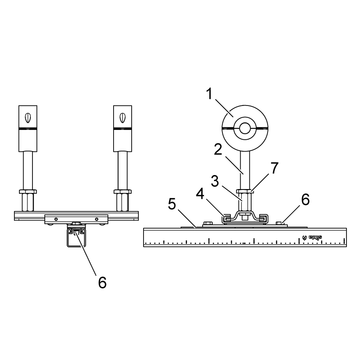

Stückliste:
Pos. 1 Kälteschelle KF 175 CoolHot
Montagekit MKit KG MS41 1/2" bestehend aus:
Pos. 2 Gewinderohr GR 1/2" x 200
Pos. 3 Adapter AD IG/IG 1/2"/1/2"
Pos. 4 Gleitsatz GS H3G2-PL
Pos. 5 Gleitstück GS 41-M10
Pos. 6 Sechskantschraube SKT M10/20
Pos. 7 Gegenmutter NT G 1/2"

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

Technische Daten

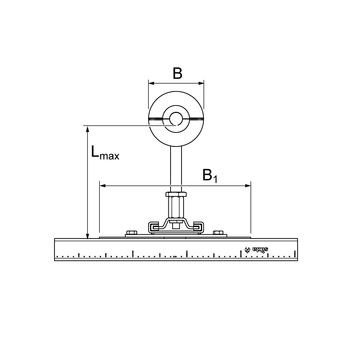

Lmax,vertikal = 200 mm
Lmax,horizontal = nicht empfohlen

Material:
Verbindungsteile:
Stahl, galvanisch verzinkt
Schrauben und Muttern:
Stahl, galvanisch verzinkt
Dämmkörper:
PUR-Schaum (250 kg/m3 , B2),
Wärmeleitfähigkeit:
λ = 0,045 W/mK (0°C)
Diffusionswiderstand:
µ > 1000 (EN 12086)
Einsatzbereich:
-50°C bis +180°C
TypB1
[mm]
B
[mm]
t
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
64/6027813636,33,701 414046
70/4027814939,53,701 414047
76/4027814936,53,701 414048
85/5027818951,74,801 414050
89/5027819452,64,801 414051
102/5027819446,25,201 414052
104/4027819445,04,801 414053
108/4027819443,04,801 414054
114/5027821952,45,201 414055
