Baugruppen

Baugruppe BG99 F80-1/2"

Einsatz

Eine Baugruppe zur festen Rohranbindung mit der gedämmten Kälteschelle 175 CoolHot für Kälte-, Kaltwasser- und Heizungsanlagen. Die Baugruppe ist auf den Einsatz mit dem Trägerprofil TP F 80 abgestimmt. Die Befestigung erfolgt mittels Formlockschrauben FLS F, die Höhenanpassung über das Gewinderohr 1/2".

Lieferumfang

Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

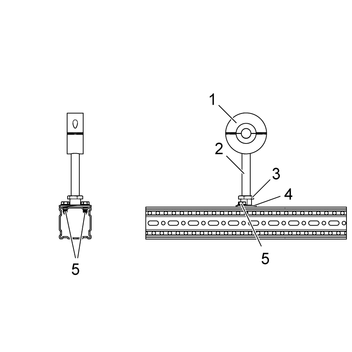

Stückliste:
Pos. 1 Kälteschelle 175 CoolHot
Montagekit MKit F 80 1/2" bestehend aus:
Pos. 2 Gewinderohr GR 1/2" x 200
Pos. 3 Gegenmutter NT G 1/2"
Pos. 4 Grundplatte GPL F80-1/2"
Pos. 5 Formlockschraube FLS F

Montage

Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.

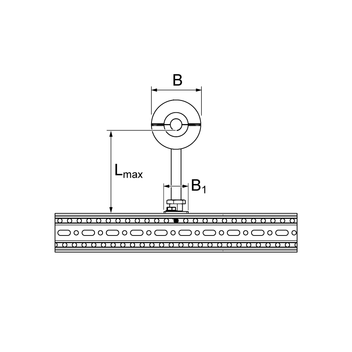

Technische Daten

Lmax,vertikal = 200 mm
Lmax,horizontal = 150 mm

Material:
Verbindungsteile:
Stahl, HCP
Schrauben und Muttern:
Stahl, HCP
Dämmkörper:
PUR-Schaum (250 kg/m3 , B2)
Wärmeleitfähigkeit:
λ = 0,045 W/mK (0°C)
Diffusionswiderstand:
µ > 1000 (EN 12086)
Einsatzbereich:
-50°C bis +180°C
TypB1
[mm]
B
[mm]
t
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
12/40358737,50,61 414153
16/40358735,50,61 414154
17/40359538,90,61 414155
18/40359538,50,61 414156
21/40359536,90,61 414158
22/403510340,50,61 414159
25/403510340,50,61 414160
27/403510338,00,61 414161
28/403510337,50,61 414162
29/403510337,00,61 414163
34/403511744,50,61 414164
35/403511741,00,61 414165
38/403511739,50,61 414167
41/403511738,00,61 414168
42/403511737,30,61 414169
48/403513643,90,81 414170
50/403513643,00,81 414171
51/403513637,50,81 414172
54/403513641,00,81 414173
57/403513639,50,81 414174
60/403513637,90,81 414176
64/403513636,30,81 414177
70/403514939,50,81 414178
76/403514936,50,81 414179
85/503518951,71,41 414180
89/503519452,61,41 414181
102/503519446,21,61 414182
104/403519445,01,41 414183
108/403519443,01,41 414185
114/503521952,41,61 414186
