Rohrlager

Festpunktset XS

Einsatz

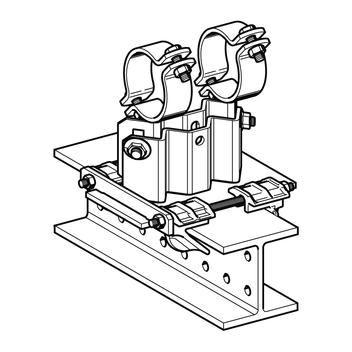

Modifikation der Loslager zu Festpunktlagern. Die Gleitplatte ist zu demontieren.
Max. Trägerflanschdicke t ≤ 30 mm

Lieferumfang

Vormontiertes Festpunktset bestehend aus:
4 Spannhaken
2 Gewindestifte
1 Festpunktquersteg

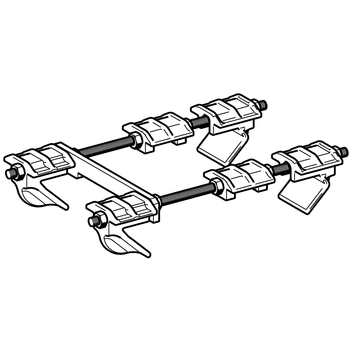

2 Abhebesicherungen (XS 280/300)
Sechskantmuttern:

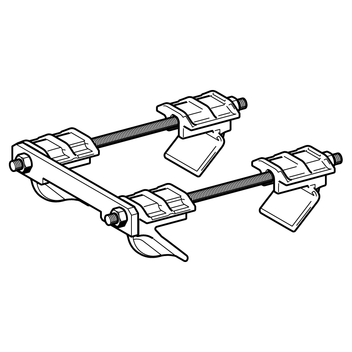

je 4 bei XS 80/120 und XS 140/160
je 6 bei XS 180/220 und XS 240/260
10 bei XS 280/300

Montage

Festpunktkräfte in axialer Richtung können nur bei fachgerechter Verwendung von Durchrutschsicherungen (z.B. Knaggen) erreicht werden. Diese müssen bei der Auslegung der Rohrleitung vorgesehen werden und liegen in der Verantwortung des Rohrleitungsherstellers.

Technische Daten


Flanschdicke
[mm]
Trägerbreite
80 - 220 mm
Anzugsmoment
[Nm]
Trägerbreite
221 - 300 mm
Anzugsmoment
[Nm]
5 - 10 40 15
11 - 20 25 15
21 - 30 20 15

Material:
Blechteile:
Stahl, HCP
Gewindestifte, Muttern:
Stahl, HCP
Spannhaken:
Guss, HCP

Zulassungen / Konformität

Fremdüberwachung Rohrlager PDF | 606.7 KB

Typfür Flanschbreite
[mm]
G
[kg]
Verp.
[Set]
Artikel-
Nr.
XS 80/12080 - 1202,31 110357
XS 140/160121 - 1602,41 110358
XS 180/220161 - 2202,51 110359
XS 240/260221 - 2602,61 110360
XS 280/300261 - 3003,21 110361
