Rohrlager

Loslager LK - HV 150

Einsatz

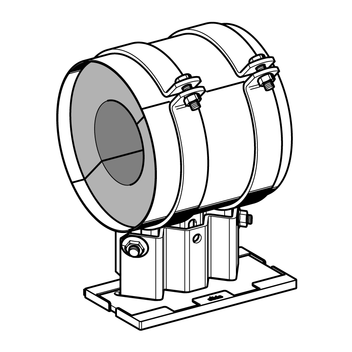

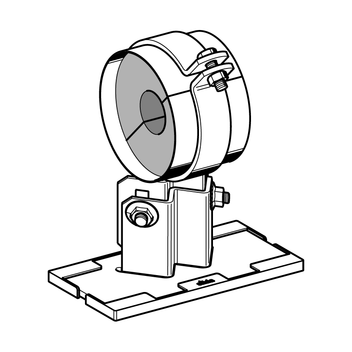

Höhenverstellbares Loslager mit PUR-Isolierschale zur Befestigung auf Stahlträgern ab 80 mm Flanschbreite. Höhenverstellung im Zahnraster 2,5 mm.

Lieferumfang

Oberteil und Unterteil sind höhenverstellbar miteinander verschraubt. Die Gleitplatte ist am Unterteil bereits montiert. Rohrschelle, Lastverteilungsblech und Isolierung sind montiert.

Technische Daten

Größe
Form
Höhe H
Lieferzustand [mm]
Höhe H
Verstellbereich [mm]
DN 25 - 50 1 Schelle 150 137,5 ... 167,5
DN 65 - 80 1 Schelle 150 147,5 ... 177,5
DN 100 - 250 2 Schellen 150 150 ... 180
DN 300 2 Schellen 150 150 ... 160

Anzugsmomente Schraubverbindungen:

Spannschrauben
Anzugsmoment
[Nm]
Höhenverstellung
Anzugsmoment
[Nm]
DN 25 - 80 25 Schrauben im Steg 80
DN 100 - 300 30 Schrauben im Steg 80

Dämmstärke:

Größe
Dämmstärke
[mm]
DN 25 - 50 50
DN 65 - 250 60
DN 300 80

Die Verlegevorschriften der DIN 4140 sind zu beachten (ggf. vorhandene Spalten sind mit Dichtungspaste zu verschließen).

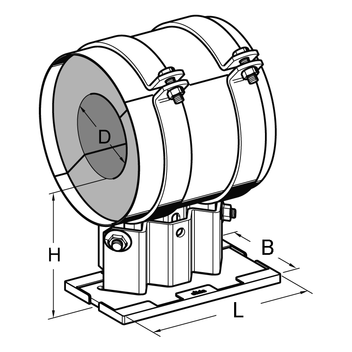

Abmessungen:
Metallplatte:
L = 250 mm x B = 100 mm
inkl. Gleitplatte:
L = 256 mm x B = 105 mm

Material:
Blechteile:
Stahl, HCP
Gewindestifte, Muttern:
Stahl, HCP
Gleitplatte:
Polyamid 6.0, glasfaserverstärkt, schwarz
Dämmung:
PUR, 200 kg/m 3
Lastverteilungsblech
Stahl 1.0350, bandverzinkt nach DIN EN 10346
Temperaturbereich Dämmung:
-70°C bis +120°C
Temperaturbereich Gleitplatte:
-20°C bis +130°C
Medientemperatur:
Realisierbare Medientemperaturen sind individuell zu berechnen, um eine mögliche Tauwasserbildung zu vermeiden.
Brandverhalten:
EL nach DIN EN 13501-1

Zulassungen / Konformität

Fremdüberwachung Rohrlager PDF | 213.4 KB

TypD (Rohr)
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
LK - HV 150 DN 2533,74,11 110110
LK - HV 150 DN 3242,44,21 110111
LK - HV 150 DN 4048,34,31 110112
LK - HV 150 DN 5060,34,41 110113
LK - HV 150 DN 6576,16,21 110114
LK - HV 150 DN 8088,96,61 110115

LK - HV 150 DN 100114,312,01 110116
LK - HV 150 DN 125139,713,91 110117
LK - HV 150 DN 150168,314,51 110118
LK - HV 150 DN 200219,116,61 110119
LK - HV 150 DN 250273,018,61 110120
LK - HV 150 DN 300323,924,21 110121
