Rohrschellen und Baugruppenkomponenten

Grundplatte GPL Stabil HCP

Einsatz

Befestigung für Halterung an Trägerprofil 100 oder Montageschiene.

Montage

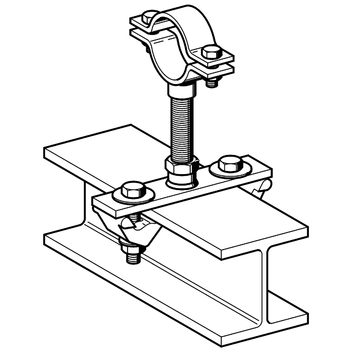

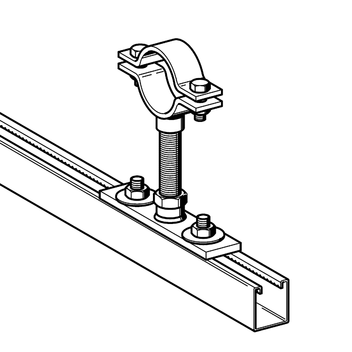

Kraftschlüssige Befestigung an Stahlträger mittels Montageset MS 5P oder mit zwei Hakenkopfschrauben HZ 41 M12 an Montageschiene.

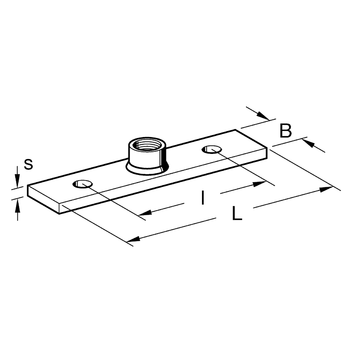

Technische Daten

L x B
[mm]
s
[mm]
l
[mm]
Bohrung
[mm]
Zug
[kN]
Querkraft
[kN]
zul. Biegemoment
[Nm]
200 x 40 8 112 13 18,0 13,0 29,6

Material
Stahl, HCP

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
GPL Stabil R 1/2"-1000,5250 183791
