siFramo 100

Spannbügel SB F 100

Einsatz

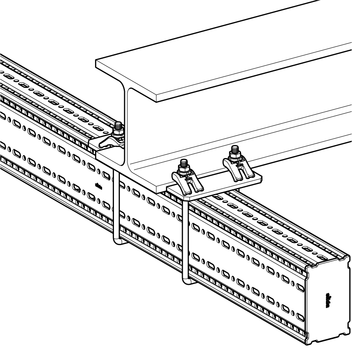

Verbindungselement zur beidseitigen Befestigung von Trägerprofil F 100, Traversen oder Auslegern an Stahlträgern.

Lieferumfang

Typ SB F 100-16:
Gewindebügel M10
Platte
2 Sechskantmuttern M10
2 U-Scheiben

Typ SB F 100-40 und 100/160-40
Gewindebügel M12
Platte
2 Spannpratzen SPA 5P AU
2 Sechskantmuttern M12

Montage

Spannbügel immer paarweise verwenden.
Typ 16 bis Trägerflanschstärke 16 mm
Typ 40 bis Trägerflanschstärke 40 mm

Technische Daten

Typ
Gewinde
Anzugsmoment
[Nm]
Fz
je Spannbügel [kN]
Fy
[kN]
My
[kNm]
Mz
[kNm]
SB F 100-16 M10 40 9,5 * * *
SB F 100-40 M12 85 16 * * *
SB F 100/160-40 M12 85 16 * * *

* Für die zulässigen Querkräfte und Momente bitte in den Simotec Anwenderrichtlinien das passende Typical in der entsprechenden Dimension vergleichen.

Material:
Stahl, FK 8.8, HCP

Zulassungen / Konformität

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
SB F 100-160,720 113082
SB F 100-401,610 113083
SB F 100/160-401,710 113101
