Trägersystem 100

Formverbinder FV 100/120

Einsatz

Zur sicheren, formschlüssigen Anbindung (Justierung im Raster 25 bzw. 50 mm) einer Trägerkonsole oder eines Stirnadapters STA an weiteren Trägerkonsolen TKO.

Lieferumfang

Zwei baugleiche Formteile.
Zubehör:
2 Sechskantschrauben M12 x 35
4 Sechskantschrauben M12 x 45
6 Sechskantmuttern M12
6 U-Scheiben

Montage

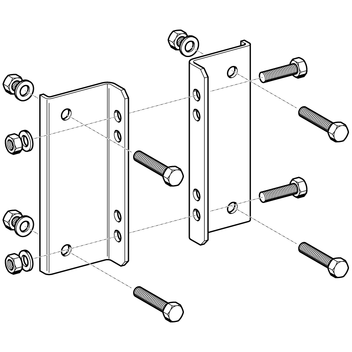

Formverbinder mit 2 Sechskantschrauben M12 x 35 an den Steg der Trägerkonsole TKO montieren. Danach Grundplatte der anzuschließenden Trägerkonsole TKO oder des Stirnadapters STA mittels 4 Sechskantschrauben M12 x 45 befestigen.

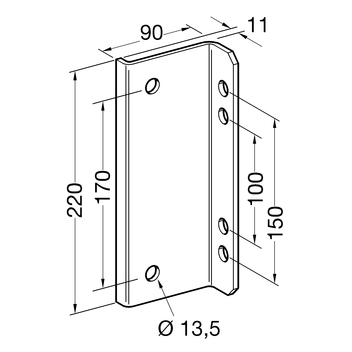

Technische Daten

Material:
Formverbinder:
Stahl, HCP
Schrauben:
Stahl, Festigkeitsklasse 8.8, HCP
Muttern:
Stahl, Festigkeitsklasse 8, HCP
U-Scheiben:
Stahl, HCP
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
FV 100/1202,51 187616
