Edelstahl
Montageset MS 5P VA
Einsatz
Das Montageset MS 5P VA dient zur Anbindung einer Trägerkonsole TKO, einer Schrägkonsole SKO, eines WBD-Halters oder eines Gelenks GE F an einen Trägerflansch.

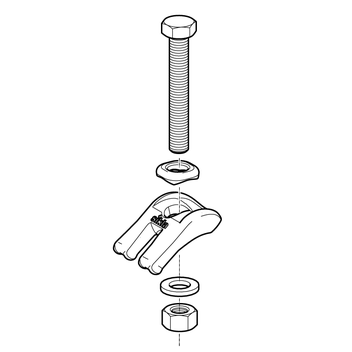

Lieferumfang
| Typ | Spannpratze [Anzahl] | Auflageplatte [Anzahl] | VA-Garnitur * [Anzahl] |
|---|---|---|---|
| M12 S | 4 x M12 | 4 x M12 | 4 x M12 x 80 |
| M12 S2 | 2 x M12 | 2 x M12 | 2 x M12 x 80 |
| M16 S | 4 x M16 | 4 x M16 | 4 x M16 x 100 |
| M16 S2 | 2 x M16 | 2 x M16 | 2 x M16 x 100 |
* VA-Garnitur bestehend aus: Sechskantschraube M12 bzw. M16, 1 Unterlegscheibe, 1 Sechskantmutter (polymer-geschmiert)
Montage
| 1. | Spannpratze mit der Nase auf dem Stahlträger positionieren. |
| 2. | Auflageplatte und VA-Garnitur anbringen und entsprechend anziehen. |
Die Auflageplatte sichert eine rechtwinklige Montage der Schraube und verhindert ein Verrutschen dieser oder eine Beanspruchung auf Biegung. In Verbindung mit der VA-Garnitur ist eine kontinuierliche und planbare Vorspannkraft sichergestellt.
Technische Daten
| Typ | Spannbereich [mm] | Anzugsmoment MA [Nm] / Weiterdrehwinkel | Fy zulässig je Spannpratze [kN] | Querkrafttragfähigkeit Fz je Set = 4 Spannpratzen kN] |
|---|---|---|---|---|
| M12 S | 1 - 30 | 60 / 90° | 17,6 | 8,1 * |
| M16 S | 4 - 40 | 140 / 90° | 19,8 | 8,4 * |
* Die Angaben beziehen sich auf den ungünstigsten Fall bei Flanschdicken 30 mm (M12) bzw. 40 mm (M16) sowie einem Haftreibungskoeffizient µHaft = 0,20
Eine ggf. einwirkende Zugkraft Fy wurde nicht berücksichtigt.
| Material: | Edelstahl A4 |
