Gleiter

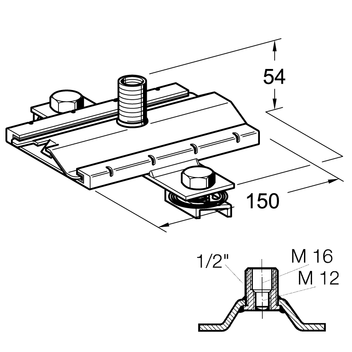

Gleitsatz GS CC - H3G-PL

Einsatz

Massiver Gleitsatz für Einzel- und Doppelhalterung in versorgungstechnischen Anlagen zur Montage auf Sikla Montageschienen. Vorzugsweise wird der Gleitsatz mit den Rohrschellen Stabil D-3G, Ratio S und Kälteschelle SKS ausgerüstet.
Variable Anschlussmöglichkeiten der Rohrschelle je nach Belastung: M12, M16. In Kombination mit den 1/2"-Adaptern (siehe Adapter IG/IG) sind weitere Möglichkeiten gegeben. Gleitgeräuschdämmung durch Gleitschienen aus glasfaserverstärktem Polyamid.
Der Gleitsatz ist besonders für Decken- und Bodenmontage sowie als Führungslager für Steigleitungen geeignet.

Lieferumfang

Gleitsatz inkl. vormontierter CC-Baugruppe.

Montage

Verriegelung in der Schiene durch Druck auf den Schraubenkopf; anschließend festziehen - fertig!
Bei geständerter Montage ab DN 100 ist eine Gegenmutter G 1/2" auf die 3G-Schweißmutter zu montieren.

Technische Daten

Zulässige Belastung Deckenmontage:
5,0 kN
Zulässige Belastung Bodenmontage:
9,0 kN
Hebelarm Lmax:
250 mm
Maximaler Gleitweg:
CC - H3G-PL:
100 mm
CC - H3G2-PL:
135 mm
Dauertemperatur-Belastung:
130°C
Haftreibungszahl µ0:
0,18
Gleitreibungszahl µ:
0,14

Material:
Grundkörper und Gleitschlitten:
Stahl, galvanisch verzinkt

Zulässige Belastung FZ * bei Brandbeanspruchung

FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
≤ 1.000 ≤ 540 ≤ 360 ≤ 260

FZ = max. zulässige Zuglast

* Die Tragfähigkeit der verwendeten Verbindungselemente ist zu berücksichtigen. Dies gilt insbesondere bei Brandbeanspruchung.

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
CC - H3G-PL1,6110 191747
CC - H3G2-PL1,9510 191738
