Einsatz

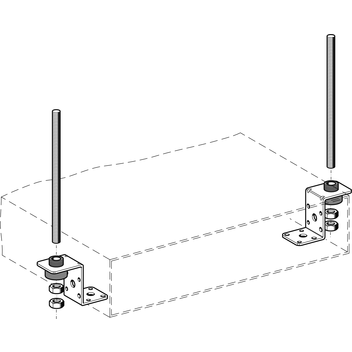

Zur Halterung von rechteckigen Lüftungskanälen unmittelbar unter der Decke oder als Abstandsmontage mit Gewindestäben.
Die Varianten A-SL und A-SZ eignen sich zur schallentkoppelten Kanalbefestigung auch bei Schallschutzanforderungen nach DIN 4109.

Lieferumfang

Typen A-SL und A-SZ mit vormontiertem Schalldämmteil.

Montage

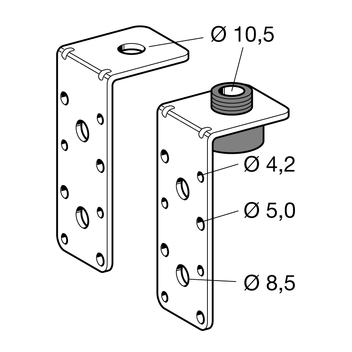

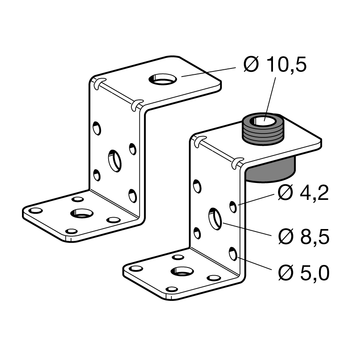

Die Montage am Kanal kann mit Nieten (ø 4 - 5 mm), Blechschrauben (ø 4 - 5 mm) oder metrischen Schrauben M8 durchgeführt werden.

Technische Daten

Nennlast:
0,5 kN für A-L und A-Z
0,3 kN für A-SL und A-SZ
Material Winkel:
Stahl, verzinkt
Typen A-SL und A-SZ
Einfügungsdämmung:

bis zu 8,7 dB(A)
Schalldämmteil:
EPDM, schwaz
Temperaturbereich:
-50°C bis +100°C
TypAnschluss-
möglichkeit
bauseits
Material
[mm]
Schenkel-
längen
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
A-SLM8/M1035 x 235/850,06100 110497
A-SZM8/M1035 x 235/46/380,06100 110499
