Einsatz

Schnellmontagesystem zur rationellen Befestigung von Rohrschellen und anderen Bauteilen an Sikla Montageschienen; passend für alle Typen ab 41 mm Breite (auch für Doppelschienen geeignet).

  • Zeitvorteil durch vorgefertigten Block anstelle von 2 Einzelteilen.
  • In senkrechten Montageschienen selbsthaltend durch Federwirkung; gleichzeitig aber auch von Hand weiterhin leicht verschiebbar.
  • Komplettierung durch Nutstifte PNS, Gewindestifte, Schrauben oder andere Bauteile mit Gewindeansatz.

Lieferumfang

Block komplett vormontiert mit beigelegter Flanschmutter.

Montage

Block in Montageschiene einstecken; durch Rechtsdrehung der Halteklaue um 90° rastet die Hakenkopfgewindeplatte in Anschlagstellung ein; Flanschmutter oder anderes Bauteil anschließend festziehen - fertig!

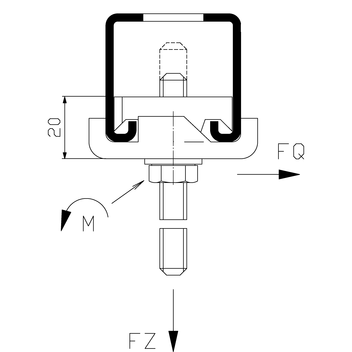

Achtung: Mindesteinschraubtiefe ab UK Halteklaue = 20 mm.

Technische Daten

Die zulässige Belastbarkeit wird insgesamt von den zur Komplettierung eingesetzten Gewinde- oder Nutstiften bestimmt; aber auch die zulässige Punkttragfähigkeit der Montageschiene und deren zulässiges Schenkeltragmoment dürfen nicht überschritten werden; diese Werte entnehmen Sie bitte den technischen Daten der betreffenden Produkte.

mind. Materialstärke
Montageschiene 41
[mm]
FZ *
[kN]
FQ *
[kN]
1,5 2,0 2,0
2,0 4,0 2,5
2,5 6,0 2,5
3,0 7,2 2,5

Zulässige Belastung FZ * bei Brandbeanspruchung

mind. Materialstärke
Montageschiene 41
[mm]
FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
2,0 ≤ 850 ≤ 430 ≤ 250
≥ 2,5 ≤ 1000 ≤ 540 ≤ 350 ≤ 250

FZ =
max. zulässige Zuglast
FQ =
max. zulässige Last gegen Verschieben
M =
Anzugsmoment der Flanschmutter oder eines anderen Anbauteiles zum Erreichen der Querkraft FQ (gültig für Gewindestifte ab Festigkeitsklasse 4.6 ohne Nuten im Anzugsbereich)

* Die Tragfähigkeit der verwendeten Verbindungselemente ist zu berücksichtigen. Dies gilt insbesondere bei Brandbeanspruchung.

Material:
Stahl, galvanisch verzinkt
TypM
[Nm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
M8100,1050 160380
M10180,1150 160399
M12320,1150 171287
