Montagesystem siMetrix 46

Montageprofilhalter MPH 46

Einsatz

Realisierung eines Kreuzverbunds zwischen den unterschiedlichen Sikla Systemen siMetrix, siFramo und Siconnect.
Typ MPH PRO 46 W zur direkten Baukörperanbindung.

Lieferumfang

Typ PRO 46 - 41:
im Set mit 2 x Blockset vormontiert
Typ MS 41 - 46:
im Set mit 2 x Gewindeplatten vormontiert

Montage

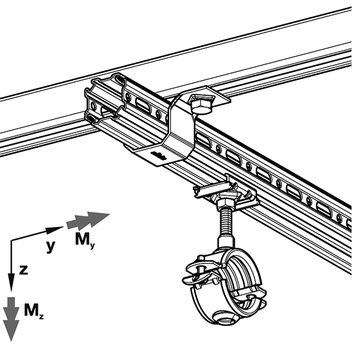

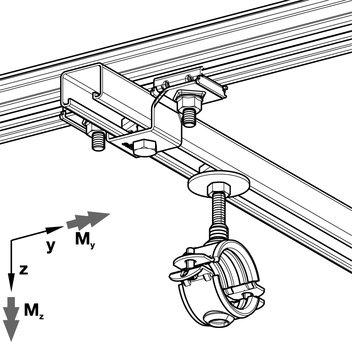

Anbindung eines Montageprofils PRO 46 an einem Trägerprofil TP F 80 oder 100 mit Formlockschrauben FLS F. Die Kombination Montageprofil PRO 46 und Montageschiene MS 41 erfolgt mittels Gewindeplatten. Der Kreuzverbund Montageschiene MS 41 an Montageprofil PRO 46 erfolgt beidseitig mit dem Block PBH 46.

Technische Daten

Typ
L
[mm]
B
[mm]
s
[mm]
b x l
[mm]

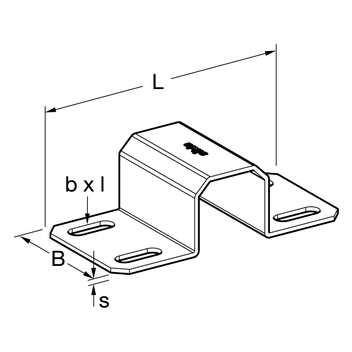

MPH F 80 - 46 162 80 3,0 20 x 11
MPH F 100 - 46 162 100 3,0 20 x 11
MPH PRO 46 - 41 127 40 2,5 -
MPH MS 41 - 46 132 40 2,5 -
MPH PRO 46 W 132 40 2,5 -

Typ
Fx
[kN]
Fy
[kN]
Fz
[kN]
My
[kNm]
Mz
[kNm]
MPH F 80 - 46 0,32 12,0 10,0 0,61 0,55
MPH F 100 - 46 0,36 14,0 12,5 0,99 0,92
MPH PRO 46 - 41 0,32 1,06 5,73 0,10 0,30
MPH MS 41 - 46 0,19 2,67 6,0 0,10 0,12
MPH PRO 46 W 0,32 1,06 5,73 0,10 0,30

Material
Stahl, HCP
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
MPH F 80 - 460,4215 802546
MPH F 100 - 460,5410 802547
MPH PRO 46 - 410,3910 803866
MPH MS 41 - 460,1510 803867
MPH PRO 46 W0,1620 805343
