Rohrschellen und Zubehör

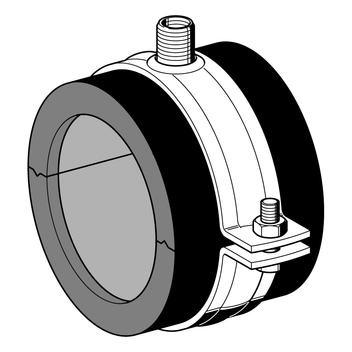

Kälteschelle LKS 32

Einsatz

Geeignet zur sicheren Tauwasserverhinderung im Bereich der Rohrhalterung bei Kälte- und Kaltwasserleitungen. Die problemlose, sichere stirnseitige Abschottungsverklebung mit handelsüblichen Isoliermaterialien garantiert eine optimale, diffusionsdichte Verbindung mit der weiteren Rohrisolierung. Empfohlen bis -0°C bei üblichen Klimabedingungen.

Lieferumfang

Bestehend aus Rohrschelle und Rohrträger. Der einteilige Rohrträger aus zwei miteinander verbundenen PUR-Elementen stellt rund um das zu montierende Rohr eine vollflächige Verbindung zwischen dem Rohr, den PUR-Elementen und der Rohrschelle her.
Die PUR-Elemente sind an den äußeren Stoßkanten mit Elastomerschaum ausgerüstet und mit einer schwarzen Alu-Folie ummantelt.

Typ
Nenndicke Isolierung
[mm]
Größe
Länge PUR-Element
b [mm]
LKS 32

32

15 - 70
76 - 273
50
100

Technische Daten

Bis LKS 32-168 dürfen die in der DIN 1988 genannten maximalen Stützweiten ausgenutzt werden.

Die Verlegevorschriften der DIN 4140 sind zu beachten (ggf. vorhandene Spalten sind mit Dichtungspaste zu verschließen). Dichtungspaste siehe Kapitel "Festpunkte".

Material Rohrschelle:
Stahl, galvanisch verzinkt
Rohrträger:
frei von Halogenen
PUR-Kern:
Raumgewicht 80 bzw. 120 kg/m3
Wärmeleitfähigkeit:
λ = 0,024 - 0,026 W/(mK) bei 0°C
λ = 0,038 W/(mK) bei 10°C
λ = 0,040 W/(mK) bei 40°C
Wasserdampf-Diffusionswiderstandszahl:
µ ≥ 7000
Brandverhalten:
EL nach DIN EN 13501-1
Temperaturbereich:
-40°C bis +105°C
Einfügungsdämmung:
bis zu 18 dB(A)
Einlagerungstemperatur:
≥ 10°C
Einlagerungszeit:
1 Jahr

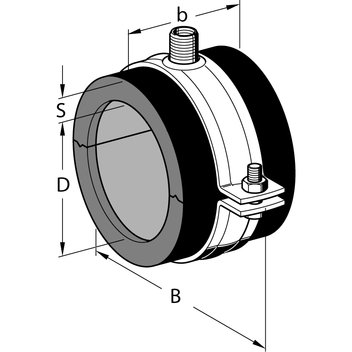

TypRohr ø
D [mm]
B
[mm]
Dämm-
dicke
S [mm]
Gewinde-
anschluss
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
LKS 32-1515,012531M8/M100,1724 114772
LKS 32-1818,012531M8/M100,1724 114774
LKS 32-2020,013432M8/M100,1824 114775
LKS 32-2222,013431M8/M100,1824 114776
LKS 32-2525,013431M8/M100,1824 114777
LKS 32-2626,013431M8/M100,1824 114779
LKS 32-2828,014131M8/M100,1924 114780
LKS 32-3030,0146,534M8/M100,2018 114781
LKS 32-3232,014734M8/M100,2018 114782
LKS 32-3535,015134M8/M100,2118 114783
LKS 32-3838,0159,536M8/M100,2218 114784
LKS 32-4040,016032M8/M100,2318 114785
LKS 32-4242,0159,536M8/M100,2318 114786
LKS 32-4444,517337M8/M100,2818 114788
LKS 32-4848,317337M8/M100,2918 114789
LKS 32-5050,017337M8/M100,3012 114790
LKS 32-5454,018638M8/M100,3112 114791
LKS 32-5757,018638M8/M100,3112 114792
LKS 32-6060,318638M8/M100,3112 114793
LKS 32-6464,019339M8/M100,3310 114794
LKS 32-7070,020339M8/M100,3510 114795
LKS 32-7676,121542M8/M100,508 114797
LKS 32-8080,021542M8/M100,508 114798
LKS 32-8988,922942M8/M100,546 114799
LKS 32-108108,026542M12/M16/1/2"1,256 114801
LKS 32-110110,027342M12/M16/1/2"1,26 114803
LKS 32-114114,027643M12/M16/1/2"1,316 114804
LKS 32-125125,029543M12/M16/1/2"1,376 114805
LKS 32-133133,029644M12/M16/1/2"1,446 114806
LKS 32-139139,729643M12/M16/1/2"1,456 114807
LKS 32-160159,032145M12/M16/1/2"1,584 114808
LKS 32-168168,333245M12/M16/1/2"1,734 114809
LKS 32-180180,035245M12/M16/1/2"1,792 114810
LKS 32-200200,036645M12/M16/1/2"1,872 114812
LKS 32-219219,038746M12/M16/1/2"1,932 114813
LKS 32-225225,039545M12/M16/1/2"2,152 114814
LKS 32-250250,048349M163,002 114815
LKS 32-273273,048245M163,532 114816
