Schraubrohrschelle SRS 2G m.E.

Rohrschellen und Zubehör

Schraubrohrschelle SRS 2G m.E.

Gruppe:

1225

Produkt als PDF

Einsatz

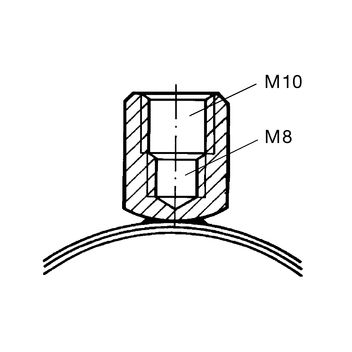

Zweiteilige Rohrschelle mit 2-Gewindemutter mit Anschlussmöglichkeit M8 und M10. Geeignet zur schallentkoppelten Rohrbefestigung auch bei Schallschutzanforderungen nach DIN 4109.

Lieferumfang

Rohrschelle komplett mit zwei Spannschrauben; einseitig vormontiert und somit sofort einsatzbereit. Auf der offenen Schellenseite ist die Spannschraube gegen Herausfallen gesichert.

Technische Daten

Spannbereich [mm]	max. zul. Belastung (Zug)	Anzugsmoment [Nm]
12 - 64	0,45 kN	2
67 - 108	0,90 kN	2
110 - 219	1,00 kN	2

Material:
Rohrschelle:	Stahl, galvanisch verzinkt
Schalldämmeinlage:	SBR/EPDM, schwarz (Profilgummi siehe Kap. Schalldämmelemente)

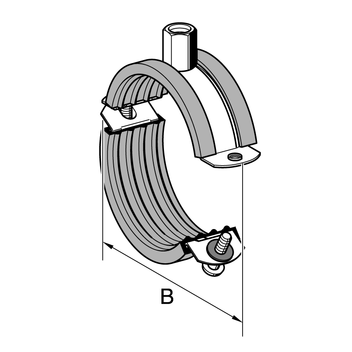

Spannbereich [mm]	Material b x s [mm]	B [mm]	G [kg]	Verp. [Stück]	Artikel- Nr.
12 - 15	20 x 1,5	55	0,05	100	159368
15 - 19	20 x 1,5	59	0,05	100	159377
20 - 23	20 x 1,5	63	0,06	100	159386
25 - 28	20 x 1,5	69	0,06	100	159395
32 - 35	20 x 1,5	76	0,07	100	159401
40 - 45	20 x 1,5	92	0,09	50	159614
48 - 52	20 x 1,5	99	0,09	50	159623
52 - 58	20 x 1,5	105	0,10	50	179003
60 - 64	20 x 1,5	112	0,11	50	159632
67 - 72	25 x 2,0	125	0,19	25	179012
73 - 80	25 x 2,0	134	0,20	25	159641
86 - 91	25 x 2,0	147	0,21	25	159650
102 - 108	25 x 2,0	160	0,25	25	179021
110 - 115	25 x 2,5	173	0,30	25	159669
120 - 128	25 x 2,5	186	0,34	25	191459
