Einsatz

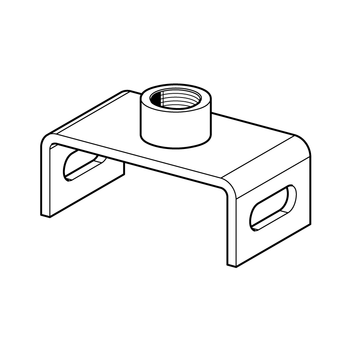

Halterung zur seitlichen Befestigung von Rohrschellen mittels Gewinderohr 1/2" an Trägerprofil TP F 80.

Montage

Formschlüssige Anbindung an Trägerprofil TP F mit 2 Formlockschrauben FLS F.

Technische Daten

Maßgebend für das zul. Biegemoment Mb_max ist das eingesetzte Gewinderohr. Weitere Einflüsse aus der Befestigung (Anker) sind zu berücksichtigen.

Max zulässige Zugkraft 5 kN.
