Edelstahl

Schraubrohrschelle SRS VA

Einsatz

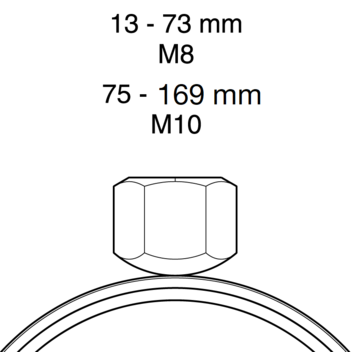

Zweiteilige Rohrschelle mit Gewindeanschluss M8 oder M10 zur Befestigung von Rohrleitungen.

Lieferumfang

Rohrschelle komplett mit zwei Spannschrauben; einseitig vormontiert und somit sofort einsatzbereit. Auf der offenen Schellenseite ist die Spannschraube gegen Herausfallen gesichert.

Technische Daten

Spannbereich
[mm]
Gewinde-
anschluss
max. zul.
Last (Zug)
Anzugsmoment
[Nm]
13 - 73 M8 0,6 kN 2
75 - 169 M10 2,5 kN 2

Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. spannbaren Rohrdurchmessers, ermittelt.

Material:
Edelstahl A4
Spannbereich
[mm]
für Rohr
[DN]
Material
b x s
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
13 - 181/4" + 3/8"20 x 1,50,04100 170587
19 - 221/2"20 x 1,50,05100 170602
27 - 303/4"20 x 1,50,05100 170611
32 - 361"20 x 1,50,05100 170620
40 - 441 1/4"20 x 1,50,0650 170639
48 - 541 1/2"20 x 1,50,0750 170648
60 - 662"20 x 1,50,0850 170657
68 - 73-20 x 1,50,0925 173342
75 - 802 1/2"25 x 2,00,1525 170666
84 - 893"25 x 2,00,1625 170675
102 - 108-25 x 2,00,1925 173351
110 - 1154"25 x 2,00,2025 170684
