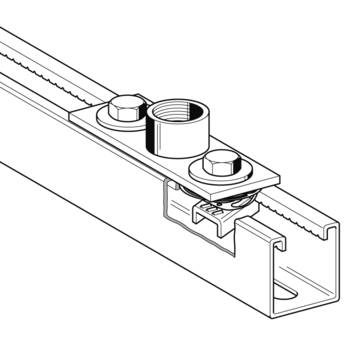

Einsatz

Befestigung an Sikla Montageschienen für Halterungen in versorgungstechnischen Anlagen.

Technische Daten

Eine Abstimmung der zu erwartenden Belastung mit den zulässigen Lasten der verwendeten Anker hat zu erfolgen.

Ausführung / Typ
Zug
[kN]
zul. Biegemoment*
[Nm]
max. Hebelarm
[mm]
Stabil R 1/2" CC 8,5 95,0 350
Stabil R 3/4" CC 8,5 180,0 450

*
Begrenzung durch Grundplatte oder Belastbarkeit des Gewindestabes oder Gewinderohres.
σzul ≤ 160 N/mm2 fzul < 5 mm

Material:
Stahl, galvanisch verzinkt
Schutzgasrundumschweißung

TypAbmessung

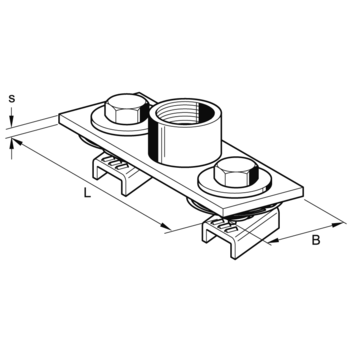

L x B x s
[mm]
Langloch
d x a
[mm]
Lochmitten-
abstand l
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
Stabil R 1/2" CC120 x 40 x 511 x 25800,3225 451529
Stabil R 3/4" CC120 x 40 x 511 x 25800,3225 451538
