Konsolen, Grundplatten und Montagewinkel

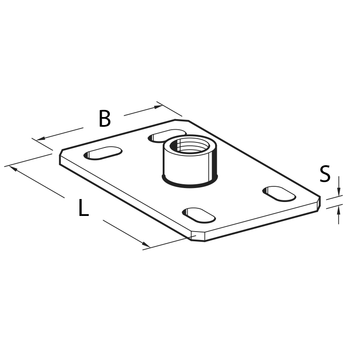

Grundplatte GPL 4-Loch
Einsatz
Wand-, Decken- und Bodenbefestigung für Halterungen im haustechnischen Bereich des Anlagenbaus.
Technische Daten
Eine Abstimmung der zu erwartenden Belastung mit den zulässigen Lasten der verwendeten Anker hat zu erfolgen.
| Ausführung / Typ | Zug [kN] | zul. Biegemoment* [Nm] | max. Hebelarm [mm] |
|---|---|---|---|
| 4-Loch 1/2" | 4,5 | 95,0 | 350 |
| 4-Loch 3/4" | 6,2 | 180,0 | 450 |
| 4-Loch 1/2" | 6,2 | 350,0 | 500 |
| * | Begrenzung durch Grundplatte oder Belastbarkeit des Gewindestabes oder Gewinderohres. σzul ≤ 160 N/mm2 fzul < 5 mm |
| Material: | Stahl, galvanisch verzinkt, Schutzgasrundumschweißung |
