Montageschienen und Zubehör

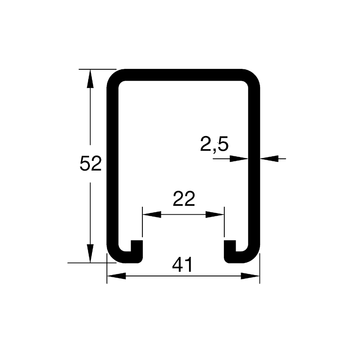

Montageschiene MS 41/52/2,5

Montageschiene MS

Zulässige Lastwerte bei zentrischer Lasteinleitung

L
[cm]
41/52/2,5
[N]

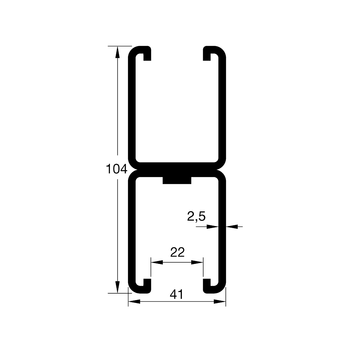

41/52/2,5 D
[N]
20 16011 49646
40 8001 24815
60 5330 16535
80 3993 12392
100 3198 9904
120 2653 8244
140 2269 7056
160 1980 6165
180 1748 5470
200 1407 4913
220 1153 4456
240 960 4075
260 809 3751
280 688 3473
300 590 3232
320 509 3019
340 441 2832
360 384 2595
380 335 2310
400 293 2066
420 256 1856
440 223 1672
460 195 1511
480 169 1369
500 146 1243
520 125 1130
540 107 1029
560 89 938
580 74 855
600 59 780

Berechnung gem. RAL GZ-655-C und
unter Einbezug der Eigenlasten.

σzul ≤ 185 N/mm2
f ≤ L/200
