Montageschienen und Zubehör

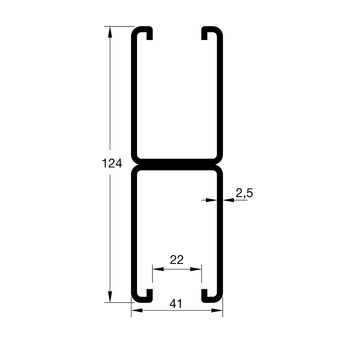

Montageschiene MS 41/62/2,5

Montageschiene MS

Zulässige Lastwerte bei zentrischer Lasteinleitung

L
[cm]
41/62/2,5
[N]
41/62/2,5 D
[N]
20 21314 67234
40 10653 33608
60 7097 22396
80 5317 16786
100 4248 13419
120 3535 11171
140 3024 9564
160 2641 8358
180 2342 7418
200 2102 6665
220 1842 6048
240 1538 5533
260 1300 5096
280 1110 4720
300 957 4394
320 830 4108
340 725 3855
360 636 3630
380 560 3427
400 495 3244
420 438 3064
440 388 2770
460 345 2514
480 306 2287
500 271 2087
520 240 1908
540 211 1748
560 186 1604
580 162 1474
600 141 1356

Berechnung gem. RAL GZ-655-C und
unter Einbezug der Eigenlasten.

σzul ≤ 185 N/mm2
f ≤ L/200
