Montagesystem siMetrix 46

Montageprofiladapter MPA F

Einsatz

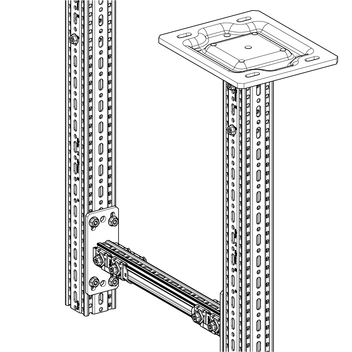

Zur Herstellung von leichteren Konstruktionen innerhalb des Schwerlastsystems siFramo. Ermöglicht den Systemübergang vom siFramo Trägerprofil TP F 80 bzw. 100 zum siMetrix Montageprofil PRO 46.

Montage

Zur Profilaufnahme beide Verschlussseiten über das Verbindungsblech aufdrücken, Montageprofil einlegen und schließen. Die Verschlüsse müssen in die Profilnuten eingreifen. Anschließend Schrauben festziehen.
Formschlüssige Anbindung an das Trägerprofil TP F mit 4 Formlockschrauben FLS F.

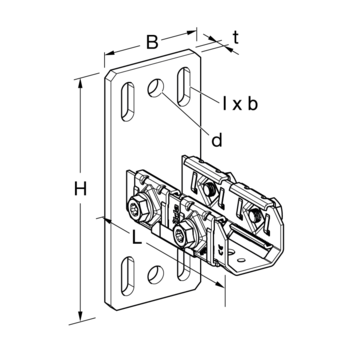

Technische Daten

Typ
B
[mm]
H
[mm]
t
[mm]
d
[mm]
l x b
[mm]
L
[mm]
Anzahl Blöcke
mit Schraube
seitlich
MPA F 80-46 80 190 8 14 20 x 11 137 4 x M10
MPA F 100-46 100 210 8 14 20 x 11 137 4 x M10

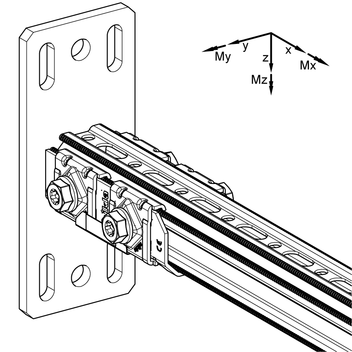

Typ
Vx,zul
[kN]
± Vy,zul
[kN]
Vz,zul
[kN]
- Vz,zul
[kN]
My,zul
[kNm]
- My,zul
[kNm]
± Mz,zul
[kNm]
MPA 46 1,62 2,44 2,64 3,55 0,41 0,36 0,39

Ausführung:
Grundplatte verschweißt mit Profilaufnahme
Antrieb:
Innensechsrund T50 und Außensechskant SW 17
Anzugsmoment:
20 Nm
Material:
Stahl, HCP

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
MPA F 80-461,355 802150
MPA F 100-461,715 802151
