Montagesystem siMetrix 46

Schienenadapter SA PRO 46

Einsatz

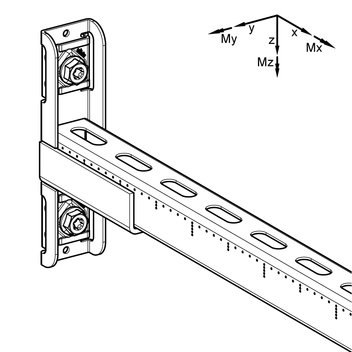

Zur Herstellung von leichteren Konstruktionen innerhalb des siMetrix Systems. Ermöglicht den Systemübergang vom siMetrix Montageprofil PRO 46 zu den Schienensystemen Pressix CC 41 und 27.

Montage

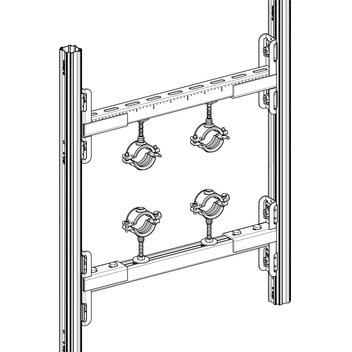

Die Grundplatte des Schienenadapters am Montageprofil in eine Nut seitlich einhaken, Verschluss auf der Gegenseite zudrücken und Schrauben festziehen.
Anschließend Montageschiene einlegen, festdrücken und anziehen.

Technische Daten

Typ
H
[mm]
B
[mm]
L
[mm]

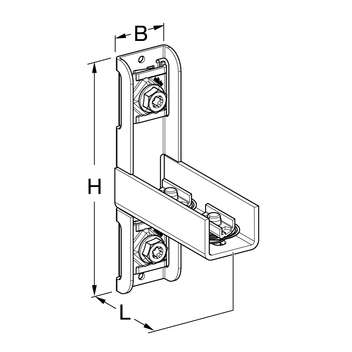

SA PRO 46-27 170 47 70
SA PRO 46-41 195 47 125

Typ
Vx,zul
[kN]
± Vy,zul
[kN]
± Vz,zul
[kN]
My,zul
[kNm]
- My,zul
[kNm]
± Mz,zul
[kNm]
SA PRO 46-27 1,08 2,91 0,83 0,05 0,15 0,04
SA PRO 46-41 2,89 1,15 0,83 0,33 0,44 0,16

Ausführung:
Grundplatte verschweißt mit U-Profil
Antrieb:
Innensechsrund T50 und Außensechskant SW 17
Anzugsmomente:
20 Nm
Pressix Gewindeplatten:
SA PRO 46-27: 10 Nm
SA PRO 46-41: 40 Nm
Material:
Stahl, HCP
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
SA PRO 46-270,4410 803541
SA PRO 46-410,8810 803542
