Einsatz

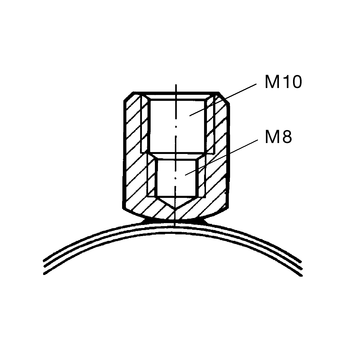

Zweiteilige Rohrschelle mit 2-Gewindemutter für Anschluss M8 und M10 zur Befestigung von Rohrleitungen in versorgungstechnischen Anlagen. Geeignet für Wand-, Boden- und Deckenmontage sowie zur schallentkoppelten Rohrbefestigung auch bei Schallschutzanforderungen nach DIN 4109. Auf der offenen Seite mit Schnellverschluss ausgestattet.
Für Nennweiten > 4" oder bei hoher Biegewechselbelastung empfehlen wir den Einsatz einer Rohrschelle Stabil mit Einlage.

Montage

Nach dem Zusammendrücken beider Schellenteile muss die Spannschraube hinter der Abwinklung sitzen; anschließend wird sie mit 2 Nm angezogen.

Technische Daten

Spannbereich
[mm]
max. zul.
Last (Zug)
12 - 84
0,60 kN
83 - 90
0,95 kN
108 - 114
1,15 kN

Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. spannbaren Rohrdurchmessers, ermittelt.

Zulässige Belastung FZzul,fi im Brandfall

Spannbereich
[mm]
FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
Verformung
δmax [mm]
Gewinde

12 - 84 290 130 70 50 35 M10
83 - 90 390 210 130 90 31 M10
108 - 114 540 270 170 120 46 M10

Material:

Rohrschelle:
Stahl, galvanisch verzinkt, Rückstellfeder aus Federstahlblech
Schalldämmeinlage:
SBR/EPDM, schwarz (Profilgummi siehe Kap. Schalldämmelemente)
Einfügungsdämmung:
bis zu 17 dB(A)

Zulassungen / Konformität



Dieses Produkt wurde mit den Gütezeichen "Rohrbefestigung" und "Brandgeprüfte Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655.

Spannbereich
[mm]
DNAbmessung
[b x s]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
12 - 201/4" - 3/8"20 x 1,50,05100 157418
21 - 271/2" - 3/4"20 x 1,50,06100 157427
28 - 351"20 x 1,50,07100 157436
38 - 451 1/4"20 x 1,50,09 50 157445
48 - 561 1/2"20 x 1,50,09 50 157454
57 - 632"20 x 1,50,10 50 157463
64 - 7120 x 1,50,12 25 157472
74 - 842 1/2"20 x 1,50,12 25 157481
83 - 903"20 x 2,00,16 25 157490
108 - 1144"25 x 2,00,26 25 157506
