Einsatz

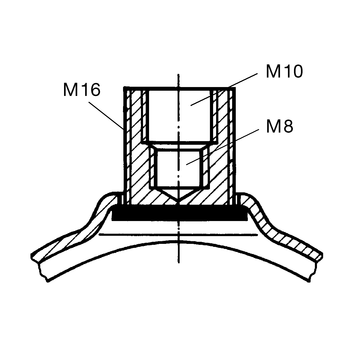

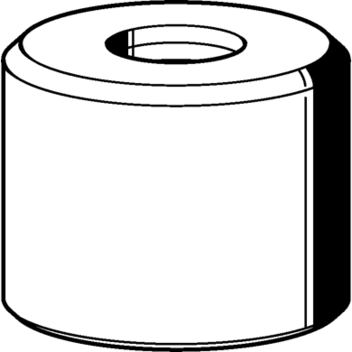

Zweiteilige Gelenkrohrschelle mit Schnellverschluss zur Montage von Rohrleitungen in versorgungstechnischen Anlagen. Anschlussmöglichkeiten ohne Adapter siehe Zeichnung. Mit Adapter: M12, M16, R 1/2", R 3/4", R 1". Geeignet für Decken-, Boden- und Wandmontage und zur schallentkoppelten Rohrbefestigung auch bei Schallschutzanforderungen nach DIN 4109.
Der formschlüssige Profilgummi ist zusätzlich eingeklebt. Dadurch ist er völlig verliersicher und erlaubt ein problemloses Drehen und Rutschen des Rohres bei der Montage, ohne dass sich der Gummi verklemmt.

Lieferumfang

Spannschraube an der Gelenkseite vormontiert, auf der offenen Seite mit Schnellverschluss ausgestattet. Alle Größen sind mit einer verschweißten Sicherheitsmutter 3G versehen.

Technische Daten

Spannbereich
[mm]
max. zul. Last
(Zug)
Anzugsmoment
[Nm]
12 - 35 0,8 kN 2
38 - 90 1,3 kN 2
108 - 135 1,9 kN 3
140 - 170 2,2 kN 3

Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. spannbaren Rohrdurchmessers, ermittelt.

Zulässige Belastung FZzul,fi im Brandfall

Spannbereich
[mm]
FWD 30
[N]
FWD 60
[N]
FWD 90
[N]
FWD 120
[N]
Verformung
δmax [mm]
Gewinde

12 - 35 280 120 70 40 42 M10
38 - 56 220 100 60 30 43 M10
57 - 80 380 180 110 70 41 M10
83 - 90 470 220 130 80 45 M10
108 - 170 560 310 210 150 62 M10

Material:
Rohrschelle:
Stahl, galvanisch verzinkt
Schalldämmeinlage:
SBR/EPDM, schwarz (Profilgrummi siehe Kap. Schalldämmelemente)
Einfügungsdämmung:
bis zu 18 dB(A)

Zulassungen / Konformität



Dieses Produkt wurde mit den Gütezeichen "Rohrbefestigung" und "Brandgeprüfte Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655.

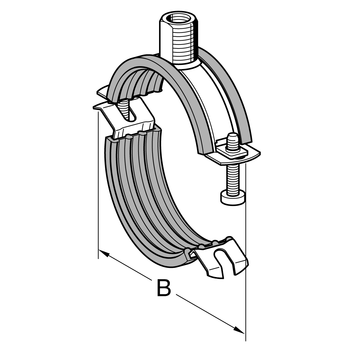

Spannbereich
[mm]
DNMaterial
[mm]
B
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
12 - 201/4" - 3/8"20 x 1,5550,06100 160724
21 - 271/2" - 3/4"20 x 1,5610,07100 160733
28 - 351"20 x 1,5710,07100 160742
38 - 451 1/4"20 x 1,5 820,09 50 154831
48 - 561 1/2"20 x 1,5 930,09 50 154840
57 - 632"20 x 1,51040,11 50 154859
64 - 7120 x 1,51120,12 25 154868
73 - 802 1/2"20 x 1,51210,13 25 154877
83 - 903"25 x 2,01410,22 25 154886
108 - 1144"30 x 2,01700,33 25 154895
116 - 12530 x 2,01790,36 25 154901
127 - 13530 x 2,01900,38 25 154910
140 - 1465"30 x 2,02050,40 25 154929
159 - 1706"30 x 2,02300,46 25 154938

0,0625 157922
