Ratio S 1/2"
Einsatz

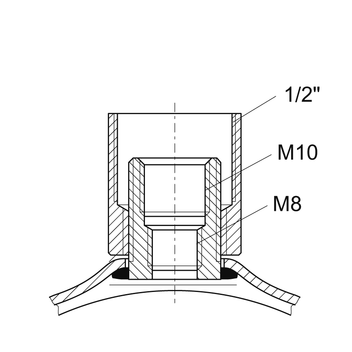

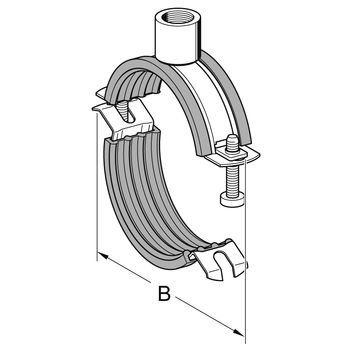

Zweiteilige Gelenkrohrschelle mit Schnellverschluss zur Montage von Rohrleitungen in versorgungstechnischen Anlagen. Anschlussmöglichkeiten: M8, M10, R 1/2". Geeignet für Decken-, Boden- und Wandmontage und zur schallentkoppelten Rohrbefestigung auch bei Schallschutzanforderungen nach DIN 4109.
Der formschlüssige Profilgummi ist zusätzlich eingeklebt. Dadurch ist er völlig verliersicher und erlaubt ein problemloses Drehen und Rutschen des Rohres bei der Montage, ohne dass sich der Gummi verklemmt.
Lieferumfang
Spannschraube an der Gelenkseite vormontiert, auf der offenen Seite mit Schnellverschluss ausgestattet. Alle Größen sind mit einer verschweißten Sicherheitsmutter 3G und vormontierter Gewindemuffe versehen.
Technische Daten
|
Spannbereich [mm] | max. zul. Last (Zug) | Anzugsmoment [Nm] |
|---|---|---|
| 12 - 35 | 0,8 kN | 2 |
| 38 - 90 | 1,3 kN | 2 |
| 108 - 170 | 2,2 kN | 3 |
Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. spannbaren Rohrdurchmessers, ermittelt.
Zulässige Belastung FZzul,fi im Brandfall
| Spannbereich [mm] | FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] | Verformung δmax [mm] | Gewinde ≥ |
|---|---|---|---|---|---|---|
| 12 - 35 | 270 | 80 | 20 | - | 42 | M10 |
| 38 - 80 | 450 | 140 | 70 | 40 | 41 | M10 |
| 83 - 90 | 460 | 170 | 80 | 30 | 45 | M10 |
| 108 - 170 | 570 | 310 | 200 | 150 | 62 | M10 |
| Material: | |
| Rohrschelle: | Stahl, galvanisch verzinkt |
| Schalldämmeinlage: | SBR/EPDM, schwarz (Profilgrummi siehe Kap. Schalldämmelemente) |
| Einfügungsdämmung: | bis zu 18 dB(A) |
