Rohrschellen und Zubehör

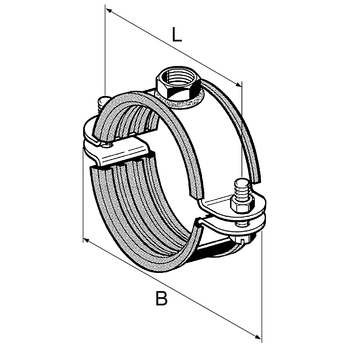

Stabil D-M16 m.E.
Einsatz
Zur Befestigung von Rohrleitungen in versorgungstechnischen Anlagen. Mit Schalldämmeinlage geeignet zur schallentkoppelten Rohrbefestigung auch bei Schallschutzanforderungen nach DIN 4109.
Lieferumfang
Mit angeschweißter Mutter M16, Spannschrauben und Muttern lose beigelegt.
Technische Daten
| Spannbereich [mm] | max. zul. Belastung (Zug) | Anzugsmoment [Nm] |
|---|---|---|
| 320 - 407 | 9 kN | 20 |
| 410 - 521 | 15 kN | 20 |
Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. spannbaren Rohrdurchmessers, ermittelt.
| Material: | |
| Rohrschelle: | Stahl, galvanisch verzinkt |
| Schalldämmeinlage: | SBR/EPDM, schwarz (Profilgummi siehe Kap. Schalldämmelemente) |
