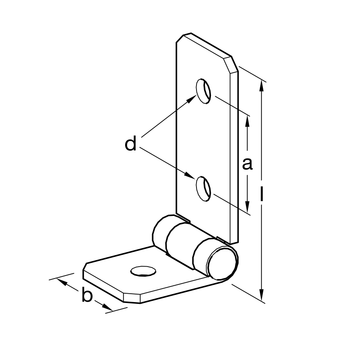

Gelenk JOI S
Einsatz
Zur Verbindung von Montageschienen 41, bei denen eine frei wählbare, stufenlose Winkeleinstellung bis 180° erforderlich ist. Das Gelenk JOI S stellt speziell für die Baukörperanbindung eine perfekte Lösung dar. Durch die beiden Befestigungspunkte wird eine Verdrehsicherung realisiert, so dass auch Querkräfte zuverlässig aufgenommen werden.
Montage

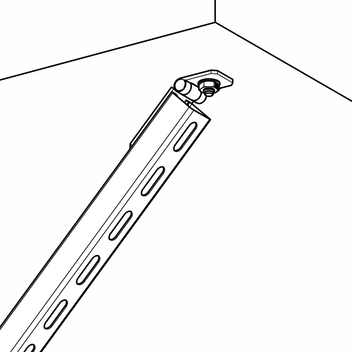

Variante 1:
| 1. | Das Gelenk JOI S mittels Anker/Dübel bzw. Schraube am Baukörper oder an der Montageschiene fixieren. |
| 2. | Fixierung des Gelenks an der Montageschiene mit Gewindeplatten M10. |

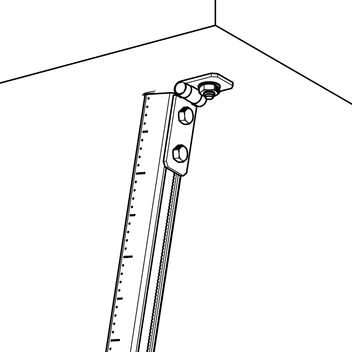

Variante 2:
| 1. | Gewindeplatte in die Montageschiene einsetzen und anschließend mit den Schrauben fixieren. |
| 2. | Baukörperanbindung bzw. Schienenanbindung mit entsprechenden Ankern oder Schrauben. |
Technische Daten
| Nennlast: | 2,0 kN |
| Anzugsdrehmoment: | 50 Nm |
| Material: | Stahl, galvanisch verzinkt |
