Rohrlager

Führungslager FR - H 20 (DN 65 - 300)

Einsatz

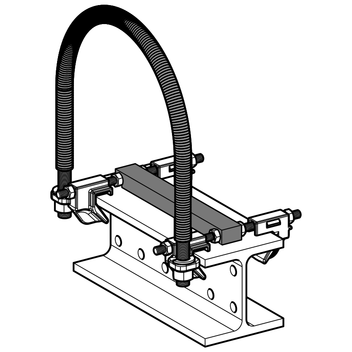

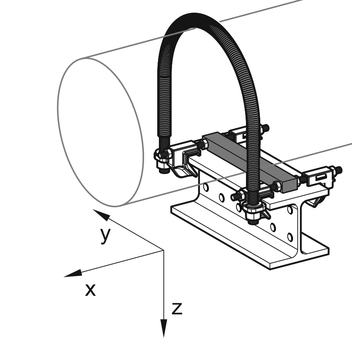

Führungslager zur Befestigung von Rohrleitungen aus Stahl oder Edelstahl der Nennweiten DN 65 bis DN 300 auf Stahlträgern der Flanschbreite 80 - 300 mm und maximaler Flanschdicke von 20 mm.

Lieferumfang

Vormontiertes Führungslager inkl. umfassendem Kontaktkorrisionsschutz durch unverlierbar montierten ECT-Schlauch und Gleitauflage. Rundstahlbügel mit angeschweißten Halbscheiben und 2 Sechskantmuttern zur Lagesicherung.

Zubehör je Spannverbindung:
4 Spannhaken
1 Gleitauflage
2 Gewindestäbe M10
8 Muttern M10

Montage

Vormontierte Spannhaken auf dem Träger verklemmen und Muttern anziehen (10 Nm). Bei Trägerbreiten < 100 mm sind die vier Muttern der Gleitauflage zu entfernen. Rundstahlbügel anbringen und an den Spannhaken mit den beiliegenden Muttern verspannen (15 Nm). Das Rohr gleitet auf der PA-Auflage. Die seitliche Führung der Rohrleitung ist durch den Rundstahlbügel gewährleistet.

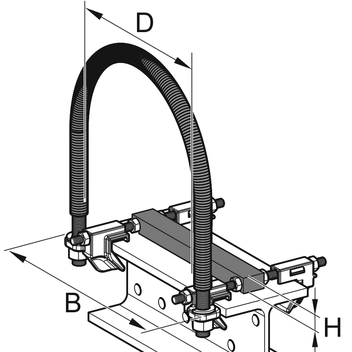

Technische Daten

DN
D
[mm]
H
[mm]
B
[mm]
65 76 20 124
80 89 20 136
100 114 20 162
125 140 20 190
150 170 20 218
175 194 20 244
200 219 20 270
225 245 20 300
250 273 20 328
300 324 20 378

Typ
für Flanschbreite
[mm]
80/120 80 - 120
140/160 121 - 160
180/220 161 - 220
240/260 221 - 260
280/300 261 - 300

Material:
Rundstahlbügel
Stahl, HCP
ECT-Schlauch:
Polyamid 6.0, halogenfrei
Blechteile:
Stahl, HCP
Gewindestäbe, Muttern:
Stahl, HCP
PA-Gleitauflage:
Polyamid 6.0, 30 % glasfaserverstärkt, schwarz
Temperaturbereich:
-20 bis +130° C (an PA-Auflage und ECT-Schlauch)

* ab Lager

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
FR - H 20 DN 65 - 80/1201,710 113691
FR - H 20 DN 65 - 140/1601,91 113692
FR - H 20 DN 65 - 180/2202,01 113693
FR - H 20 DN 65 - 240/2602,11 113694
FR - H 20 DN 65 - 280/3002,11 113695
FR - H 20 DN 80 - 80/120 *1,85 113696
FR - H 20 DN 80 - 140/1601,91 113697
FR - H 20 DN 80 - 180/2202,11 113699
FR - H 20 DN 80 - 240/2602,21 113700
FR - H 20 DN 80 - 280/3002,31 113701
FR - H 20 DN 100 - 80/120 *1,85 113702
FR - H 20 DN 100 - 140/1602,01 113703
FR - H 20 DN 100 - 180/2202,11 113705
FR - H 20 DN 100 - 240/2602,21 113706
FR - H 20 DN 100 - 280/3002,31 113707
FR - H 20 DN 125 - 80/120 *1,95 113708
FR - H 20 DN 125 - 140/1602,11 113709
FR - H 20 DN 125 - 180/2202,21 113710
FR - H 20 DN 125 - 240/2602,31 113711
FR - H 20 DN 125 - 280/3002,41 113712
FR - H 20 DN 150 - 80/120 *2,05 113713
FR - H 20 DN 150 - 140/1602,21 113714
FR - H 20 DN 150 - 180/2202,31 113715
FR - H 20 DN 150 - 240/2602,41 113716
FR - H 20 DN 150 - 280/3002,51 113717
FR - H 20 DN 175 - 80/1202,15 113718
FR - H 20 DN 175 - 140/1602,31 113719
FR - H 20 DN 175 - 180/2202,41 113720
FR - H 20 DN 175 - 240/2602,51 113721
FR - H 20 DN 175 - 280/3002,51 113722
FR - H 20 DN 200 - 80/120 *2,15 113723
FR - H 20 DN 200 - 140/1602,31 113724
FR - H 20 DN 200 - 180/2202,41 113725
FR - H 20 DN 200 - 240/2602,51 113726
FR - H 20 DN 200 - 280/3002,61 113727
FR - H 20 DN 225 - 80/1202,65 113728
FR - H 20 DN 225 - 140/1602,81 113729
FR - H 20 DN 225 - 180/2202,91 113730
FR - H 20 DN 225 - 240/2602,91 113732
FR - H 20 DN 225 - 280/3003,01 113733
FR - H 20 DN 250 - 80/1202,75 113734
FR - H 20 DN 250 - 140/1602,91 113735
FR - H 20 DN 250 - 180/2203,01 113736
FR - H 20 DN 250 - 240/2603,01 113737
FR - H 20 DN 250 - 280/3003,11 113738
FR - H 20 DN 300 - 80/1202,85 113739
FR - H 20 DN 300 - 140/1603,01 113740
FR - H 20 DN 300 - 180/2203,21 113741
FR - H 20 DN 300 - 240/2603,21 113742
FR - H 20 DN 300 - 280/3003,31 113743
