Rohrlager

Führungsset FS Z

Einsatz

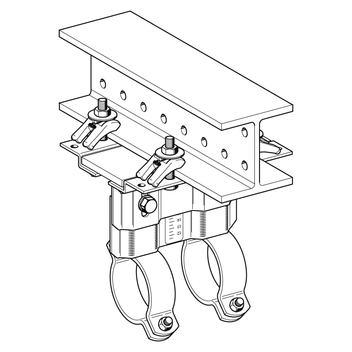

Zur abgehängten Befestigung einer Rohrhalterung als Führungslager unter einem Trägerprofil 100 bzw. 120 oder einem anderen Stahlträger von 80 bis 120 mm Flanschbreite.
Max. Trägerflanschdicke t ≤ 33 mm

Lieferumfang

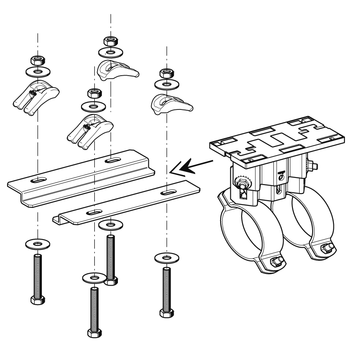

Zwei baugleiche Tragschienen sowie ein Verbindungsset bestehend aus:
4 Spannpratzen SPA 5P AU - M12 HCP
4 Sechskantschrauben M12 x 80 - 8.8 HCP
4 Sechskantmuttern M12-8 HCP
4 Unterlegscheiben 40/12/3 HCP

Montage

Die Tragschienen werden mittels beiliegendem Verbindungsset so unter dem Träger verschraubt, dass dem Lager ein seitliches Spiel von ca. 2 mm verbleibt. Anzugsmoment für die Schrauben M12 des Montagesets = 85 Nm.

Technische Daten

Material:
Blechteile:
Stahl, HCP
Gewindestifte, Muttern:
Stahl, HCP

Zulassungen / Konformität

Fremdüberwachung Rohrlager PDF | 213.4 KB

Typfür Flanschbreite
[mm]
G
[kg]
Verp.
[Set]
Artikel-
Nr.
FS Z 80/12080 - 1202,71 110398
