siFramo 80

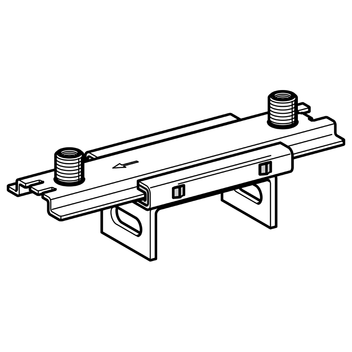

Gleitsatz GS F 2G

Einsatz

Gleitsatz für Einzel- oder Doppelhalterung an Trägerprofil TP F 80 bzw. F 100. Variable Anschlussmöglichkeit der Rohrschelle über 2G-Anschlussmutter oder in Kombination mit entsprechendem Adapter.

Montage

Befestigung an Trägerprofil TP F mittels zwei Formlockschrauben FLS F.

Technische Daten

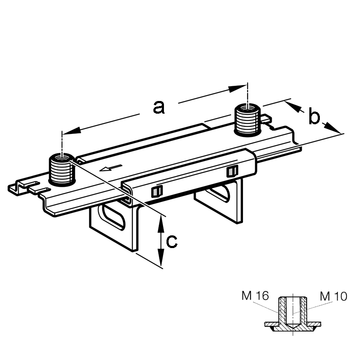

Typ
a
[mm]
b
[mm]
c
[mm]
GS F 80 2G2 150 67 70,0
GS F 100 2G2 150 67 75,5

Typ
max. Hebelarm
[mm]
max. Gleitweg s
[mm]
GS F 80 2G 150 100
GS F 80 2G2 150 135
GS F 100 2G2 150 135

zul. Belastung geständert:
1,2 kN
zul. Belastung abgehängt:
0,6 kN
Dauertemperatur-Belastung:
130° C
Haftreibungszahl µ0:
0,20
Gleitreibungszahl µ:
0,15

Material:
Gleitschlitten:
Stahl, HCP
Gleitschienen:
Polyamid (glasfaserverstärkt)
Halteblech:
Stahl, HCP
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
GS F 80 2G0,610 196700
GS F 80 2G20,710 196717
GS F 100 2G20,810 113093
